V elektrické infrastruktuře se při diskusi o rozvodu energie často objevují dva pojmy.spínací místnost a rozvodna. Ačkoli se tyto pojmy někdy používají zaměnitelně, plní v rámci napájecí sítě odlišné úlohy. Pochopení rozdílů je nezbytné pro inženýry, správce zařízení a specialisty na zásobování, jejichž cílem je navrhovat bezpečné, škálovatelné a účinné napájecí systémy.

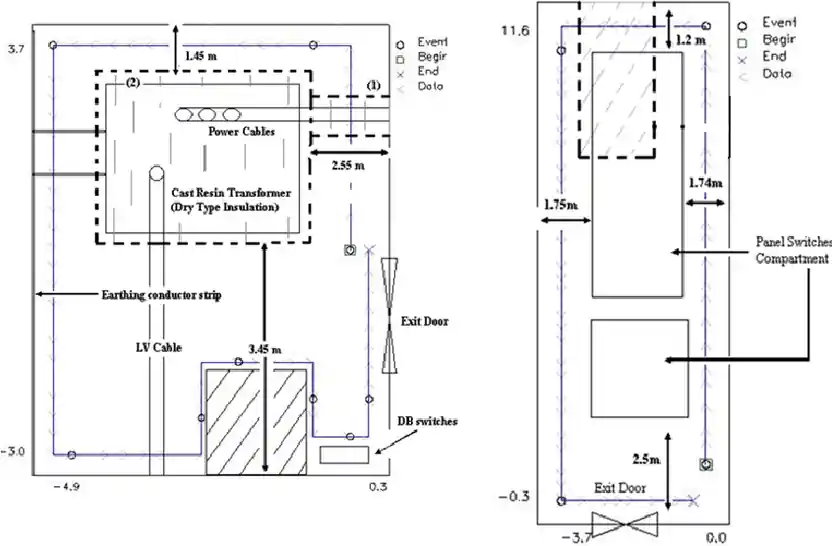

Základní koncept: Rozvodna vs. rozvodna
A spínací místnost je vyhrazený prostor v budově nebo zařízení, kde se nachází rozváděče nízkého až středního napětí, který se používá k ovládání, ochraně a izolaci elektrických obvodů. Může zahrnovat jističe, odpojovače, ovládací panely a přípojnice, ale nezahrnuje ani obvykle neobsahují napájecí transformátor.

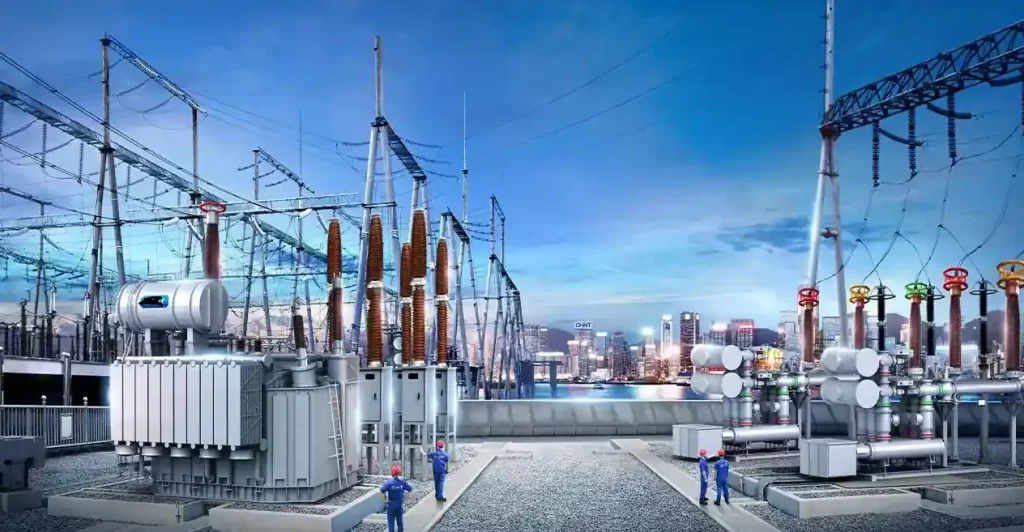

A rozvodnana druhou stranu je to komplexnější instalace, která zahrnuje. Průvodce Transformers, rozváděče, ochranné systémya ovládací zařízení ke snižování nebo zvyšování napětí mezi přenosovou a distribuční soustavou.
Oblasti použití
Spínací místnost
- Komerční budovy (hotely, nákupní centra)
- Průmyslová zařízení (továrny, zpracovatelské závody)
- Datová centra a nemocnice
- Instalace v interiéru, obvykle v elektrické podlaze nebo ve sklepě.
Podstanice
- Energetické sítě (přenos a distribuce)
- Integrace obnovitelných zdrojů energie (solární/větrné farmy)
- Letiště, železnice a rozsáhlé infrastrukturní projekty.
- Může být vnitřní, venkovní, nebo kompaktní/prefabrikované
Trendy v odvětví a vývoj trhu
S rozvojem inteligentních sítí, modulárních rozvoden a integrace obnovitelných zdrojů energie se výrazně posunula konstrukce a funkčnost rozvoden i rozvoden.
Podle Zpráva IEEMA o energetické infrastruktuře pro rok 2023, stále více se upřednostňují inteligentní rozváděče v rozvodnách vybavených Monitorování IoT, detekce obloukového zábleskua Integrace systému SCADA.
Energetické společnosti mezitím modernizují rozvodny s GIS (plynem izolované rozváděče) a digitální ochranná relé. Zprávy z IEEE a Schneider Electric také zdůrazňují konvergenci k hybridní rozvodny které kombinují tradiční zařízení s pokročilými senzory a komunikačními protokoly.
Technické srovnání
| Funkce | Spínací místnost | Podstanice |
|---|---|---|
| Rozsah napětí | Nízké až střední napětí (NN/SN) | Střední až vysoké napětí (VN/VN) |
| Obsahuje Transformátor? | Ne | Ano |
| Primární funkce | Kontrola a ochrana | Transformace a spínání napětí |
| Typické vybavení | Jističe, přípojnice, odpojovače, ovládací panely | Transformátor, jističe, relé, SCADA |
| Umístění | Vnitřní (v budově) | Venkovní/vnitřní/refabrikované |
| Složitost konstrukce | Mírná | Vyšší |
| Dodržování norem | IEC 61439, IEC 60947 | IEC 62271, IEEE C37, IEC 60076 |
Jak si vybrat: Rozvodna nebo rozvodna?
Výběr závisí na několika klíčových faktorech:
- Požadavky na napětí
- Pokud manipulujete se zátěží 400 V nebo 11 kV uvnitř budovy, může vám stačit rozvodna.
- Pro snížení napětí z 33 kV nebo vyššího je nezbytná rozvodna.
- Omezení prostoru a místa
- Spínací místnosti vyžadují méně místa a jsou integrovány do konstrukcí.
- Rozvodny potřebují oplocené dvory nebo vyhrazené skříně.
- Výkonová kapacita
- Rozvodny mohou zvládnout zatížení přesahující 1 MVA, zatímco rozvodny obvykle zvládají nižší výkony.
- Koordinace regulace a veřejných služeb
- Rozvodny často vyžadují schválení ze strany energetického podniku a jsou připojeny k napájecí síti.
- Rozpočet a doba nasazení
- Stavba rozvoden je levnější a rychlejší.
- Rozvodny zahrnují stavební práce, návrh ochrany a propojení s inženýrskými sítěmi.
Přední poskytovatelé jako např. PINEELE, ABB, Eatona Siemens nabízejí obě řešení s úpravami přizpůsobenými IEC, ISa IEEE normy.
Autoritativní zdroje a odkazy
- Wikipedia - Elektrická rozvodna
- IEEE Std C37.100.1™: Příručka pro použití rozváděčů
- IEC 62271: Vysokonapěťové rozváděče a řídicí zařízení
- Technický dokument ABB: "Konstrukční hlediska pro vnitřní rozvodny"
- Bílá kniha společnosti Schneider Electric: "Digitální rozvodny v městských sítích"
Tyto reference pomáhají ověřovat konstrukční rozhodnutí a zajišťují dlouhodobou provozní bezpečnost a shodu s předpisy.
Nejčastější dotazy
A: Ne. Spínací místnost nemá možnost transformace napětí. Rozvodny jsou nezbytné tam, kde je potřeba stupňovat napětí (např. 33kV na 11kV nebo 11kV na 415V).
A: Ano. Mnoho velkých projektů obsahuje Průvodce elektrickou rozvodnou pro transformaci a rozvodnu pro vnitřní rozvod a ovládání.
A: Ne nutně. Obě mohou být stejně bezpečné, pokud jsou správně navrženy. Rozvodny jsou obvykle uvnitř a jsou snáze přístupné, ale rozvodny často obsahují pokročilejší systémy ochrany.
Porozumění rozdíl mezi rozvodnou a rozvodnou je zásadní pro navrhování efektivních elektrických rozvodů. Zatímco rozvodna nabízí kompaktní ovládání v rámci budov, rozvodna je nezbytná pro. řešení napětí transformace a distribuce ve velkém měřítku.
